Закрытая и открытая системы отопления

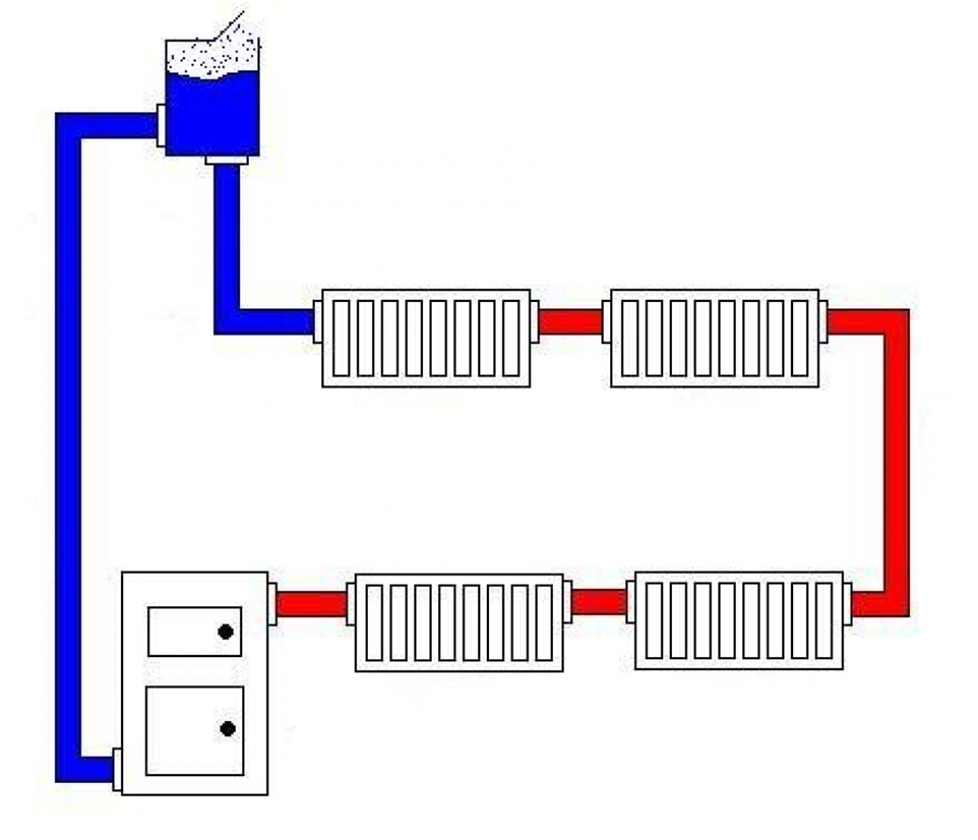

Закрытая и открытая системы отопления Принцип работы водяных систем отопления достаточно прост: теплоноситель (антифриз или вода) нагревается в котле (газовом, твердотопливном, электрическом) и подается оттуда самотеком или с помощью насоса к радиаторам, где отдает тепло воздуху в помещении. Остывшая жидкость снова поступает в котел, завершая цикл, и снова нагревается. Система открытого типа В такой системе теплоноситель циркулирует естественным образом за счет различия плотностей теплой и холодной воды. Нагретая вода имеет меньшую плотность и поэтому поднимается. Движение происходит благодаря естественному гидростатическому напору. В открытую систему входят: - нагревательный котел; - расширительный бак; - трубы (прямые и обратные); - радиаторы для нагрева воздуха. Прямые трубы устанавливаются так, чтобы быть выше обратных. Поэтому нагревшаяся вода устремляется в патрубок, расположенный выше. На ее место поступает остывшая жидкость. Так как плотность нагретой воды становится меньше, она расширяется, что увеличивает объем теплоносителя тем больше, чем горячее жидкость. Поэтому нужен расширительный бак, который компенсирует изменение количества воды в системе, не допуская ее повреждения. [
https://lh6.googleusercontent.com/G4QmPvg1IEQcyaCxRYOSr5_VkkunSmTIlZoEkc5-jEzhci5YptkrrOOV5y_k7LBj557JXWeDlDvFK9g9Z_gmYcRtFK02qT311YAT5S2-OXW0azPqZaCPNuyGObR-KE0CCVjOt4Bt ] Советы по применению Расширительный бачок нужно устанавливать как можно выше, желательно на чердаке. Он должен быть открыт сверху. Контроль за уровнем жидкости в нем дает возможность вовремя выявить появление воздушных пробок в системе. Нельзя допускать закипания воды – это ведет к серьезным поломкам и выходу отопления из строя. Возможны разрывы труб, радиаторов, прогорание котла. Если отопление не планируется использовать зимой, теплоноситель нужно обязательно полностью слить. Иначе образовавшийся лед порвет трубы. Особенности монтажа Систему нужно устанавливать в строгом соответствии с правилами: - расширительный бак устанавливается в высшей точке, лучше всего на чердаке; - котел должен быть в самой низкой точке; - трубы монтируются с уклоном 5–10 мм на 1 м длины; - чем меньше будет отводов, колен и изгибов, тем лучше; - число соединительных элементов должно быть сведено к минимуму; - труба на выходе из котла имеет больший диаметр, чем обратка. Сечение труб должно быть правильным: - Для здания с общей площадью 50–100 кв. м. используйте трубы 40 мм. Увеличивается площадь – увеличивается диаметр трубы. - Сечение труб, идущих к радиаторам, такое же, как и у стояка, отводящие от них воду – тоньше. Основные плюсы и минусы систем открытого типа Преимущества: - равномерность прогрева на всем протяжении; - отсутствие шума, иногда может булькать вода в трубах; - надежность за счет отсутствия насоса; - энергонезависимость, даже при отключении электричества на работу отопления это не повлияет. Недостатки (их больше, чем плюсов, поэтому открытые системы постепенно теряют популярность): - повышенная цена за счет необходимости использовать трубы большего диаметра; - требуется строго соблюдать уклон; - в расширительном баке может замерзнуть вода; - из-за открытого бака в систему проникает воздух, что ускоряет коррозию; - длительный нагрев; - нельзя использовать антифриз; - нужно регулярно проверять уровень воды в расширительном баке. Система отопления закрытого типа При выборе такого способа отопления в систему встраивается циркуляционный насос, который принудительно перекачивает теплоноситель. В целом принцип работы не отличается от открытого типа, хотя имеются определенные нюансы. [
https://lh6.googleusercontent.com/rTghau-E_c1phxo1DSPBB3EkCqqc1uam7woOkt35nl8bHDpPQwbY0nWukIuVePINXo8XD48rUKYyg2LXUC70D3l7UaeI_CVdW2K_rt9fWNnI6cb1GS-ji4wgye1agw1dNjvbDAr5 ] Основная причина популярности закрытого типа – быстрый прогрев дома. Особенности использования Используется герметичный мембранный бак. Испарение теплоносителя у него отсутствует, что позволяет заменить воду антифризом. Благодаря такому решению сливать жидкость из труб, уезжая из дома надолго зимой, не требуется – она не замерзнет. Советы по монтажу Требуется соблюдать ряд правил: - находиться расширительный бачок может непосредственно в помещении, поднимать его высоко не требуется, размер может быть достаточно небольшим; - можно использовать трубопровод меньшего диаметра, чем в открытых аналогах, но совсем экономить не стоит, так как при малых сечениях сопротивление в системе поднимется, и насосу будет тяжело проталкивать воду; - насос монтируется горизонтально по отношению к своей оси, правильная ориентация влияет на уровень шума и уменьшение потерь на трение; - насос и расширительный бачок врезаются в трубопровод перед входом обратной трубы в котел. Плюсы и минусы закрытой системы отопления Преимущества: - легкость установки; - общая стоимость конструкции ниже из-за трубопровода с уменьшенным диаметром; - уровень теплоносителя контролировать не требуется; - герметичность системы; - возможность заливки антифриза; - температуру в системе можно контролировать вручную или автоматически; - подключение пола с подогревом. Недостаток только один – зависимость от электрической сети. Поэтому для бесперебойного функционирования нужно иметь резервный источник питания: мощный аккумулятор или автономный генератор тока. Какую разводку отопления выбрать Есть 3 вида разводки: - однотрубная; - двухтрубная; - лучевая. Однотрубная Может выполняться по горизонтальному и вертикальному типу. Вертикальную применяют в многоэтажках, горизонтальную – в частных одноэтажных домах. Из-за особенностей нельзя регулировать объем поступающего теплоносителя. Для нивелирования этого недостатка монтируются байпасы. [
https://lh5.googleusercontent.com/kNIk2Fv_fHkzVGAASo_uQBYTVmwnlMZWVLHDq1qebcESJZY_MOtm7lrRfSEPa_qUqA5XzaNfe3fQbzvOC1jFYCWZzaCr4s35wAMHraqJZ_i8jhxq89d88wEXg_m5e77l7Bdd0kjs ] Двухтрубная Этот тип выбирается чаще всего. Он отличается тем, что к радиаторам подведены 2 трубопровода. По одному подается нагретый теплоноситель, по второму – отводится остывший. Используются разные конфигурации разводки: шлейф, лучевой, звезда. [
https://lh6.googleusercontent.com/wjz2rPSw9C9StdRcCSO0ZB-9U2ly_J3kWq9eUrLiwSrw3Otq8zZzfW2jXuV2LrcL8DkYwFFYaYRa0KWcnGsrSzr847UXFnVUx_Oin42pDy2YCRvYGXcFHQZO_PMp9XWn-F9nsPRg ] Лучевая Самый сложный вид, зато позволяющий производить регулировку каждого отдельного радиатора. Монтаж требует привлечения специалистов. Кроме того, при этом способе повышается расход труб, и нужно несколько распределительных коллекторов. Какую разводку выбрать, зависит от предпочтений и возможностей хозяина дома, соображений экономии и комфорта. Желательно проконсультироваться по этому поводу у специалиста. Проектирование и установку системы тоже лучше доверить профессионалам.
